冷卻塔淋水填料的成品質(zhì)量標(biāo)準(zhǔn)及分類與特性區(qū)別

冷卻塔填料的成品質(zhì)量標(biāo)準(zhǔn)及分類與特性區(qū)別
一、冷卻塔填料的成品質(zhì)量標(biāo)準(zhǔn)
冷卻塔淋水填料的成品質(zhì)量標(biāo)準(zhǔn)，驗(yàn)證產(chǎn)品質(zhì)量是否符合標(biāo)準(zhǔn)，我們應(yīng)該從哪些方面入手呢？下面就讓我們一起來了解一下吧。
冷卻塔淋水填料成型片尺寸應(yīng)符合設(shè)計(jì)要求，成型片長度、寬度允許誤差 為±10mm，片型保持矩形；成型片最薄處厚度不得小于0.2mm；淋水板的破損孔眼不得超過20個(gè)/m2，分散度不超過5個(gè)/10cm×10cm，破損孔徑不超過2mm；成型片片邊應(yīng)平直、不得有裂紋或明顯缺口。
冷卻塔淋水填料組裝塊片間間距允許誤差不大于±1.0mm。片形主要幾何尺寸允許誤差不得大于±5%，更大誤差不大于1.0mm。
淋水冷卻塔填料可采用承插式、拉桿式、粘結(jié)式等方式組裝成塊，各種組裝方式均應(yīng)確保連接牢固、整體剛度好。
采用拉桿式時(shí)，其拉桿強(qiáng)度應(yīng)滿足下列要求：
拉伸強(qiáng)度大于或等于44.1MPa(450kgf/cm2)、彎曲強(qiáng)度大于或等于68.6MPa(700kgf/cm2)；采用粘結(jié)式時(shí)，粘結(jié)劑必須具有耐水、耐熱(65℃)、耐寒(- 35℃)、耐老化等性能，粘結(jié)24h后的剪切強(qiáng)度應(yīng)不小于1.37MPa(14kgf/cm2)，粘 結(jié)強(qiáng) 度的測(cè)試方法按《HG 2—151—65》進(jìn)行。粘結(jié)點(diǎn)完好率應(yīng)在90%以上。
冷卻塔淋水填料組裝塊應(yīng)具有足夠的剛度和強(qiáng)度。簡支條件下的標(biāo)準(zhǔn)試件 在2942N/m2均布荷載作用下，支承處及加荷面應(yīng)無明顯變形，卸荷后應(yīng)無殘余變形，片間連接點(diǎn)應(yīng)無松脫現(xiàn)象。

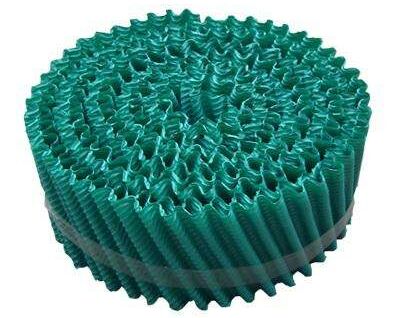

河北華盛節(jié)能設(shè)備有限公司冷卻塔淋水填料廠家批發(fā)：

二、冷卻塔淋水填料的分類與特性區(qū)別
如果水質(zhì)處理不好，在填料上大量積垢，堵塞填料空隙，惡化冷卻效果，嚴(yán)重時(shí)造成填料塌落。
理想填料：厚度薄、材質(zhì)輕，且能滿足結(jié)構(gòu)強(qiáng)度要求;孔隙較小，比表面積大，但阻力不大。

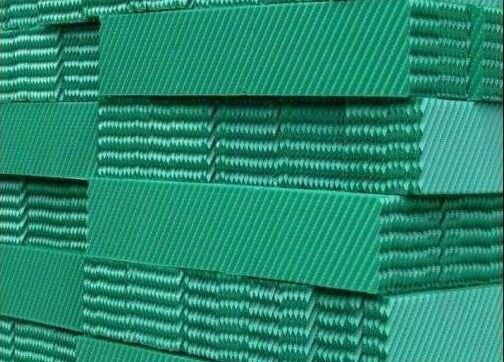

斜波淋水填料：
由硬聚氯乙烯(PVC)薄片(0.2～0.5mm)壓制成一定波高和波距的與水平線成60度(逆流塔)傾角的斜波紋片組成。
安裝時(shí)，將相鄰斜波片傾角正反重疊，在填料內(nèi)部形成許多互相交叉對(duì)稱的傾斜通道。
水流在相鄰兩片的棱背接觸點(diǎn)上均勻的向兩邊分散。自上而下經(jīng)過多次這樣的接觸點(diǎn)，使水流均勻分布到填料表面，并延長水膜移動(dòng)流程。
點(diǎn)滴式淋水填料：
主要依靠水在填料上濺落過程中形成的小水滴進(jìn)行散熱。
水滴散熱約占65%～70%，水膜散熱約占25%～30%。
常見的點(diǎn)滴式淋水填料有橫剖面形式按一定間距傾斜排列的矩形鉛絲網(wǎng)水泥板條、塑料十字形、塑料M型、T型等。
淋水填料的基本要求：具有較高的冷卻能力，即水和空氣的接觸面積大、接觸時(shí)間長;親水性強(qiáng)，容易被水濕潤和附著;通風(fēng)阻力小，以節(jié)能動(dòng)力;材料易得而又加工方便的結(jié)構(gòu)形式;價(jià)廉、施工維修方便;質(zhì)輕、耐久。

以上是河北華盛節(jié)能設(shè)備有限公司專業(yè)技術(shù)人員為您詳解的冷卻塔淋水填料的成品質(zhì)量標(biāo)準(zhǔn)及分類與特性區(qū)別，希望對(duì)您有所幫助，如果您有這方面的需求請(qǐng)聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
